وصف

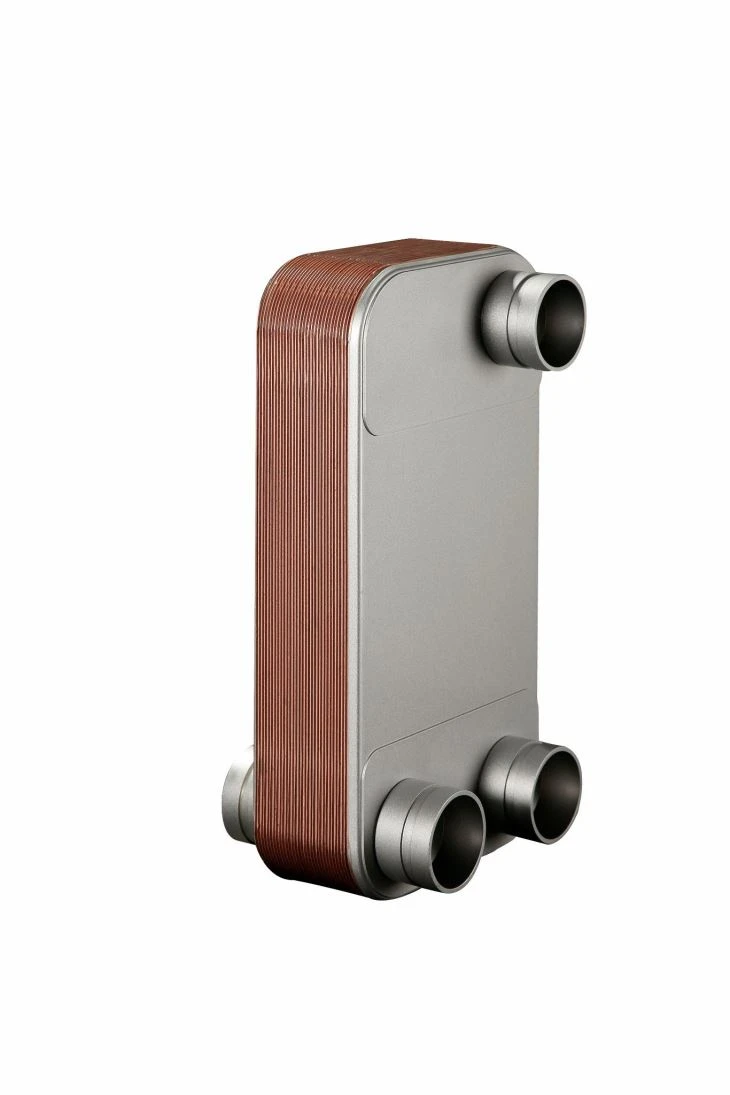

يتم تشكيل المبادل الحراري للصفائح النحاسية بواسطة اللحام بالنحاس في فرن اللحام بالنحاس الفراغي باستخدام الكثير من صفائح الفولاذ المقاوم للصدأ المموجة (316L أو 304) والنحاس النقي (99.9 ٪). يطبق عادة في نظام التبريد وتكييف الهواء ونظام استعادة الحرارة الضاغطة من الضاغط.
المميزات
أداء جيد الختم: لحام النحاس مع النحاس النقي
مقاومة الضغط العالي: 4.5Mpa على الأكثر
مجموعة واسعة من درجة الحرارة المطبقة: -195 درجة مئوية-180 درجة مئوية
كفاءة نقل الحرارة العالية: 7000W / ㎡.K على الأكثر
سهولة الاستخدام لنقل الحرارة مع اختلاف بسيط في درجة الحرارة: الحد الأدنى لفرق درجة الحرارة هو 1.0 درجة مئوية.
هيكل مدمج ، صغيرة الحجم ، خفيفة الوزن وكمية أقل من السائل المحمول
تقوم مادة اللحام بغلق وتثبيت الألواح معًا عند نقاط الاتصال لضمان تحسين كفاءة نقل الحرارة ومقاومة الضغط. إن استخدام تقنية التصميم المتقدمة والتحقق الشامل يضمن الأداء العالي وأطول عمر خدمة.
مصممة لتلبية نطاقات الضغط المختلفة تحت الاحتياجات المختلفة.
بناءً على المكونات القياسية والمفاهيم النمطية ، يتم تخصيص كل وحدة لتلبية المتطلبات المحددة لكل عملية تثبيت فردية.
مناسبة لمعظم مركبات الكربون الهيدروفلورية ، HFO ، والمبردات الطبيعية.
مخطط الهيكل الداخلي
الدخول في هوت سايد
تصدير في الجانب الباردة
الدخول في الجانب الباردة
تصدير في Hot Side
S ystem الرسم البياني
برج التبريد
مكملات المياه
خزان تخزين الماء الساخن
النفايات المسترد الحرارة
مضخة مياه
مكثف
ضاغط
المياه المنزلية
صمام توسع
المبخر
نهاية مكيف الهواء
